源創電氣交流匯流箱開關及電纜選型有哪些內容
時間:2017-04-18 08:53 來源:未知 作者:admin
文章摘要：背景介紹，此為一屋頂分布式 光伏發電項目的匯流箱 接線圖 。如圖所示，此交流匯流箱為4進一出，進線電流61.2A，斷路器額定電流80A，進線電纜ZRC-YJV-0.6/1kV-3*16。出線電流244.8A，斷路器額定電流315A，出現電纜ZRC-YJV-0.6/1kV-3*185。有幾個疑問，1，匯
背景介紹，此為一屋頂分布式 光伏發電項目的匯流箱接線圖。
如圖所示，此交流匯流箱為4進一出，進線電流61.2A，斷路器額定電流80A，進線電纜ZRC-YJV-0.6/1kV-3*16。出線電流244.8A，斷路器額定電流315A，出現電纜ZRC-YJV-0.6/1kV-3*185。有幾個疑問

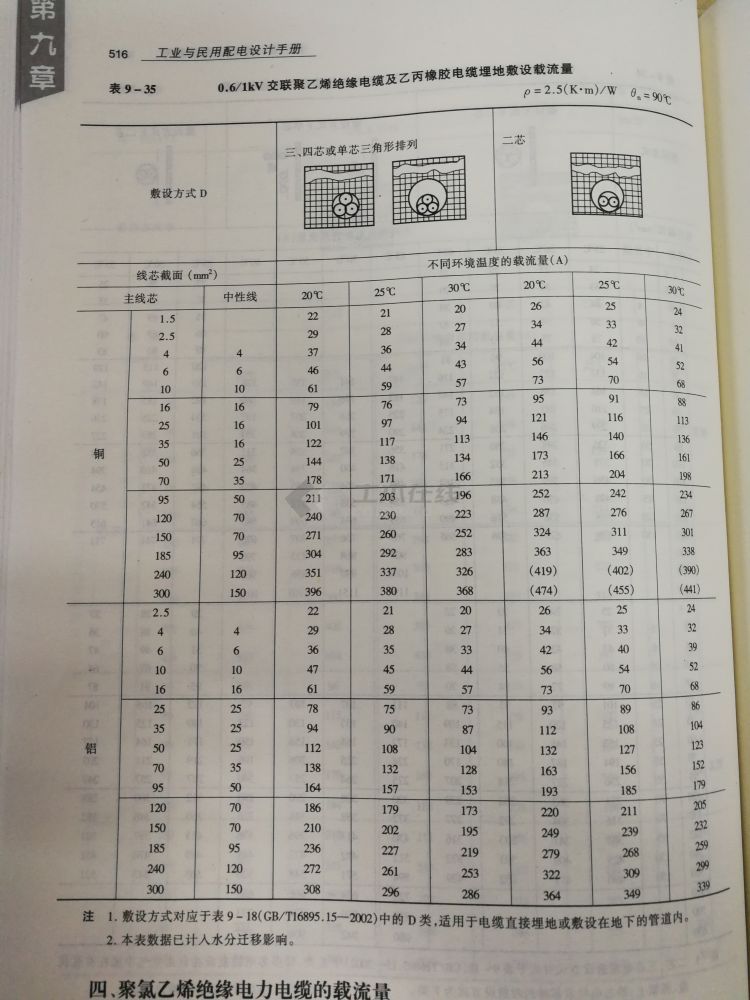

1，源創電氣告訴大家，匯流箱出線電纜選擇不帶鎧，而實際上匯流箱出線要從屋頂下引到廠房路邊箱變低壓側，要直埋、過路穿管的。而且從工業與民用配電設計設計手冊來看，電纜明敷和直埋的載流量相差很大，出線電纜按3*185選擇可能載流量不夠。
2，源創電氣告訴大家，浪涌保護器前面加個熔斷器是什么道理，100A的選擇是否合理 另，之前看到的開關和電纜型號的一般選用方法，開關≥計算電流*1.25，計算電流*0.7≥線纜載流量。按這個方法出線電纜載流量要達到350A，如果考慮直埋部分的話，3*185電纜的載流量最多為304A，達不到要求是否要更換為3*240的電纜。 k
看了這么多，大家針對這個東西肯定有了一定的了解吧。
高壓電氣設備進線柜和出線柜跳閘的問題解析和分析:我公司高壓配電室電壓等級為35KV,出現問題的柜子布置為1面進線柜，后面5個出線柜，進線柜的過流一段定值為20A，出線柜的過流一段定值為16A，現在出現問題是：16A的這個柜子干變因匝間短路導致二次保護動作了，但是出線柜的后跳，進線柜的先跳。后臺顯示16A的C
環網開關柜,金屬開關柜,封閉式開關柜,金屬封閉開關柜,交流配電屏,
本文來至襄陽源創電氣成套設備公司： [高低壓開關柜]，咨詢高低壓開關柜廠家，了解高低壓開關柜價格 ，請直接聯系：13507271573 張
本文鏈接：http://www.ukvd.cn/zs/gaodiyakaiguangui/2017/0417/335.html ，轉載請注明！
(責任編輯：admin)
