高低壓起動柜

固態軟啟動故障

發布時間：2017-06-19

瀏覽量：0

發布人：源創固態軟啟動

分享到

當起動時有不正常狀況，起動器立即停機，操作鍵盤顯示故障代碼，用戶可根據故障代碼所對，應的事故原因進行分析。在故障排除后，可通過復位鍵進行復位，使起動器回到起動準備狀態。詳見下表。

故障代碼表。
軟起動器有11種保護功能，當軟起動器保護功能動作時，軟起動器立即停機，LCD液晶顯示屏顯示當前故障。用戶可根據故障內容進行故障分析。

故障代碼。	故障名稱。	故障原因。	處理方法。
01。	主電源缺相。	在起動或進行中缺相。	檢查三相電源是否可靠。
02。	相序錯誤。	相序接反。	調整相序或設置，為不檢測相序。
03。	參數丟失。	設定參數丟失。	檢查各功能項設置，并重新設定。
05。	運行過流。	負載突然加重。負載波動太大。	調整負載運行狀況。調整M13項。
07。	相電流不平衡。	缺相或相電壓不平衡。	調整M12項。
08。	可控硅過熱。	內部散器過熱。機器通風不暢。	檢查風機是否可靠工件。降低起動頻度。檢查控制電源電壓是否過低。
09。	內部禁止。	違反操作規程。	確認操作規程。
10。	起動超時。	負載過重起動時間太短，限流幅制過小。	調整起動時間M04時間項。調整電流限幅制M05項。
12。	漏電閉鎖保護。	檢測到有漏電，電機與地絕緣阻抗過小。	調整設置可設置為不檢測漏電。檢查是否有漏電。
13。	電子熱過載。	大電流持續時間過長，是否超載運行。	檢查功能項，電機電流設置是否有誤。是否超載。
14。	SCR異常。	SCR工作不正常，軟起動器輸出缺相。	檢查SCR是否損壞。檢查軟起動器輸入輸出是否缺相。

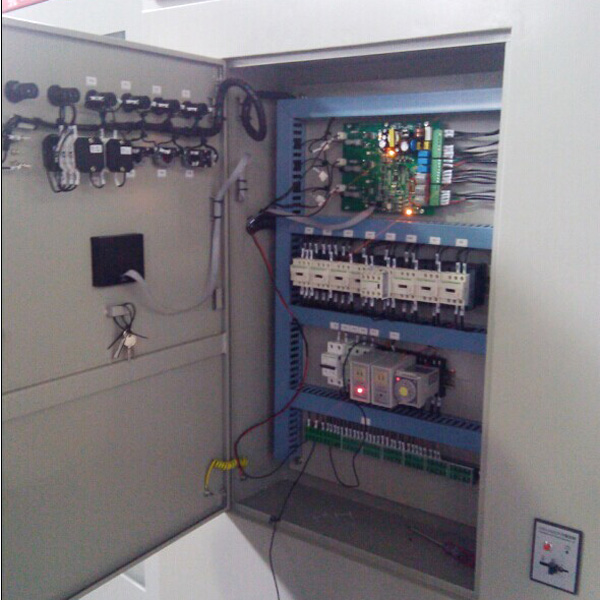

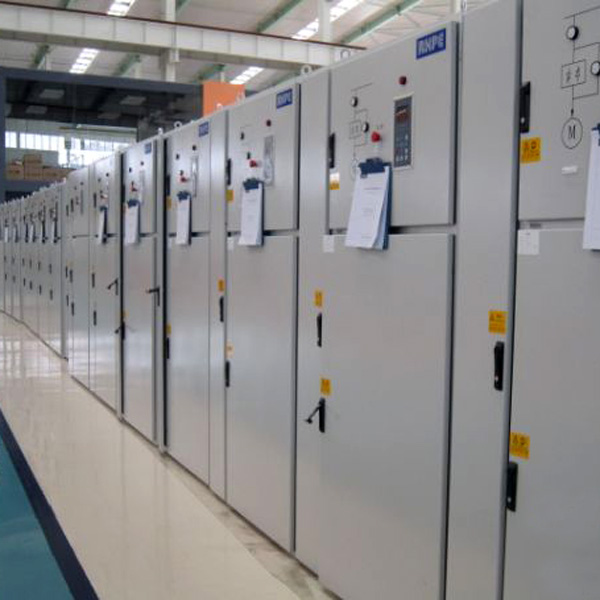

高壓固態軟起動柜外型，和內部結構:柜體尺寸，（H*D*W）：2300mm*1500mm*1000mm，安裝孔位如下圖，770mm*1420mm。
