按照電機的不同，分為兩種水阻：

一種是轉子串水阻，即電機屬于繞線式電機，即轉子回路未短接。此時通過改變起動過程中轉子回路的電阻值來逐步實現軟起動。

二是定子串水阻，即電機屬于鼠籠型電機，即轉子回路在電機內部已短接。此時通過改變起動過程中定子回路的電阻值來逐步實現軟啟動。

按照實現方式的不同，分為兩種水阻：

一種是溫度改變阻值大小，即在啟動過程中，由于液體內部的電解液隨著液體溫度的升高，電解液分子活動加劇，使電阻值逐步減小，逐步改變機端電壓，使之達到軟起動的目的。

二是通過柜內增加極板升降電機，勻速的改變輸入輸出極板之間的距離，改變電阻值的大小，逐步改變機端電壓，使之達到軟起動的目的。

其中若是溫度改變阻值大小，主要屬于定子串水阻系列。

若通過極板升降電機改變阻值大小，則定子和轉子串水阻都可。





一次回路的改造，與普通的變頻改造一樣；

二次回路的改造，需從水阻柜的短接接觸器引出一對“短接接觸器常閉點”，接入變頻器的“急停”回路，可理解為：若水阻柜的短接接觸器不短接，則變頻器無法起動。要注意的是接入“急停”回路時，要繞過“遠程/就地”轉換開關。

即等繞線式電機轉子短接后，作為鼠籠式電機起動。

在現場，我也見到另類的轉子串水阻變頻改造，用戶直接將電機的轉子連接處打開，將轉子上直接短接上銅排，則成為了鼠籠式電機。此時，已完全甩開了水阻。但萬一變頻器發生故障，變頻轉為工頻時，則需要將轉子上的銅排拆下，比較麻煩。但選擇權在于用戶，用戶認為自己的轉子經常會發生放炮現象，所以短接后比較合適。

也就是說，如果是轉子串水阻，會相應的簡單，出廠圖紙只需增加一處即可。 此改造相對復雜，需要確定的內容主要如下：

1、 短接接觸器的情況：

短接接觸器最少是一個，有時也有兩個，也可能是三個。

其中要詢問清楚各接觸器的合、分閘順序，這個在自動旁路柜中一定要弄清楚，因為在自動變/工頻轉換過程中，可能會造成嚴重后果。

要詢問清楚各接觸器的自鎖方式，是電保持，還是機械式保持。如是電保持，合分閘共用一個信號即可。如是機械式保持，則合、分閘要分開設計。

2、 水阻柜起動信號

變頻改造前，水阻柜起動信號接收的是“斷路器常開點信號”。

若變頻改造后，則一般需要在此起動回路里增加變頻器“工頻狀態”信號。

即工頻時，水阻仍正常起動，若變頻時，則水阻柜不起動。

3、 水阻柜短接信號

變頻改造前，水阻柜短接信號接收的是“下限位行程開關信號”。

變頻改造后，則根據要求靈活改變，需在短接接觸器的合、分閘回路增加控

制信號。控制方式根據客戶要求及系統安全性確定。



現以一臺10KV繞線電機做為示例， 對于籠型電機而言，液體電阻起動柜有兩種方案，對于星型接法的電機，如星點能夠打開，原理與繞線電機水阻柜的原理基本相同，對于角型接法或星點不能打開的籠型電機，水阻柜只能串接在定子回路中，電機啟動完畢后需要將水阻柜用斷路器隔離開，以防水阻柜長期帶電引發安全事故。目前，不少水阻柜生產廠家在設計及生產時為降低成本，水阻柜只采用一臺真空斷路器，電機啟動完成后水阻柜任然帶電，這是不安全的，萬一水箱受損，液體泄露，必定引發安全事故。



1、鼠籠電機起動串接電阻都是加到定子上的。繞線電機起動才能把電阻串到轉子上。2、水電阻一般都是大容量高壓電動機起動時用的，都是加到定子上。3、液阻起動一般根據電動機星點是否能夠打開，分成2種方式。4、起動完畢（一般20S以內）通過短接柜把水電阻短接掉。



水阻柜工作原理就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零（實現電機降壓無沖擊地平滑起動），將液阻自動切除，電機投入正常運行，每小時至少可以啟動3-5次。



調壓器標準中對三相電阻的阻值和偏差都未作具體規定，但有的調壓器對三相平衡度是有規定的。

您如果對電阻的阻值有疑問，可以找一下調壓器配套的出廠試驗報告（或咨詢制造廠商），將數值和目前測得的數據做對比，如果偏差較大，還需要認真排查下原因，以保證可靠運行。

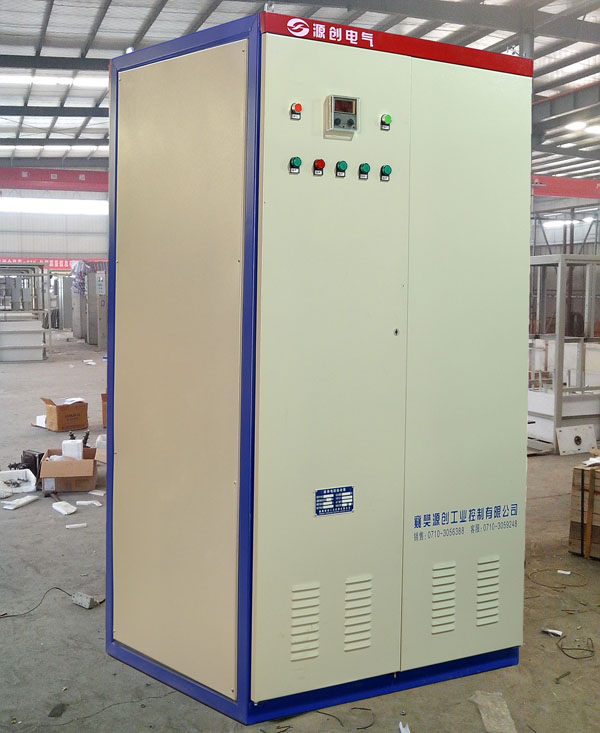

    水阻柜是電氣行業的通俗叫法，也稱之為液阻柜，液體電阻啟動柜，水電阻啟動柜。    　水阻柜是采用特種介質的水溶液作為電阻，在特殊設計的水阻箱中引入極板作電極串入電機定子回路中，電機啟動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻由大到小作無極變化，從而使電機低電流平滑啟動。 電機開關柜合閘的同時水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液體電阻起動器在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。一般可連續起動3到5次，具有點動功能．



       進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益。
