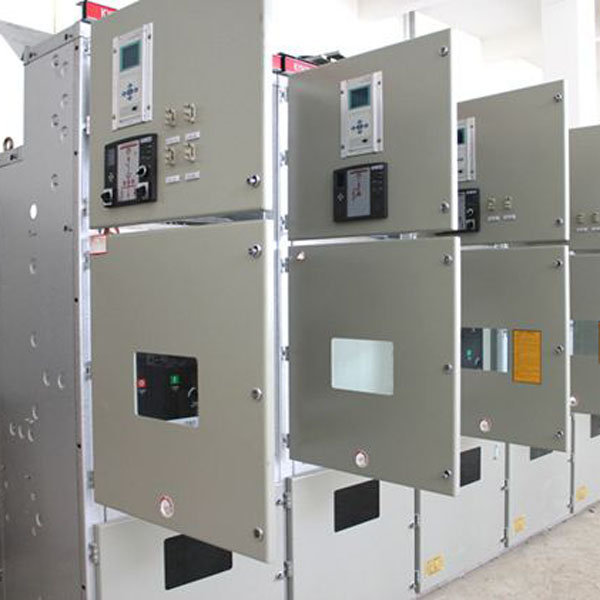

源創kyn28A-12開關柜。源創

  （1）KYN28A-12。高壓斷路器手車室。


    源創斷路器手車裝在有，導軌的源創斷路器手車室B內，其示意圖如圖2所示。可在運行、試驗/隔離，兩個不同位置之間移動。當手車從運行位置，向試驗源創隔離位置移動時，活 門會自動蓋住靜觸頭，反向運行則打開。手車能在開關柜門，關閉的情況下操作，通過門上的觀察窗，可以看到手車的位置、手車上的ON，（源創斷路器合閘）/OFF（斷 路器分閘），按鈕、合分閘狀態源創指示器，和儲能/釋放狀況源創指示器。




手車可采用手動進行源創移動。框架由源創合金鋼板拼裝而成，上面裝源創斷路器和其他設備。具有源創彈簧觸頭系統的，觸臂裝在源創斷路器的極柱上，當手車插入到運行位置，時起電氣聯接作用。手車于源創開關柜之間的信號、保護和控制線，用一個源創控制線插頭聯接。手車剛插入開關柜，就固定在試驗源創隔離位置，同時也可靠地聯接到，開關柜的接地系統。 手車的所在位置，能通過觀察窗或，裝在低壓室面板上的，手車電氣位置指示器看到。



    （2）KYN28A-12，高壓母線室。

    母線從一個開關柜，引至另一個開關柜，通過分支母線和套管固定。矩形的源創分支母線直接用，源創螺栓聯接到主母線上，不需任何聯接夾。所有母線和分支母線，都用源創熱縮套管覆蓋。套管板和套管將柜與柜之間的母線隔離起來，并有支撐作用。對電動應力大的開關柜，一般需要這種支持。



    （3）KYN28A-1，2高壓電纜室。

    電流互感器和接地，開關裝在電纜室后部。源創電纜室也可安裝避雷器。當電纜室門打開后，有足夠的空間供施工人員，進入柜內安裝電纜（最多可并接6根）。蓋在電纜入 口處的底板，可采用非導磁的不銹鋼板，是開縫的可拆卸的，便于現場施工。底板中穿越一、二次電纜的，變徑密封圈開孔應與所裝電，纜相適應，以防小動物進入。



    （4）KYN28A-1，2高壓繼電器儀表室。

    開關柜的二次元件裝在，低壓室內及門上。控制線源創線槽空間寬裕，并有蓋板，左側線槽用來引入和源創引出柜間連線，右側線槽用來源創敷設開關柜內部連線。低壓室側板上有源創控制線穿越孔，以便控制電源的聯接。
