有源濾波器濾波：

由于無源濾波器具有以上缺點，隨著電力電子技術的不斷發展，人們將濾波研究方向逐步轉向有源濾波器。與無源濾波器相比，有源電力濾波器具有高度可控性和快速響應性，不僅能補償各次諧波，還可抑制閃變、補償無功，有一機多功能的特點，其具體特點如下：

濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險；

具有自適應功能，可自動跟蹤補償變化著的諧波。

盡管有源電力濾波器有著無源濾波器所不具備的巨大技術優勢，但目前要想在電力系統中完全取代無源濾波器還不太現實。這是因為與無源濾波器相比較，有源電力濾波器的成本較高、可靠性比較低，這一點是限制其推廣使用的關鍵。

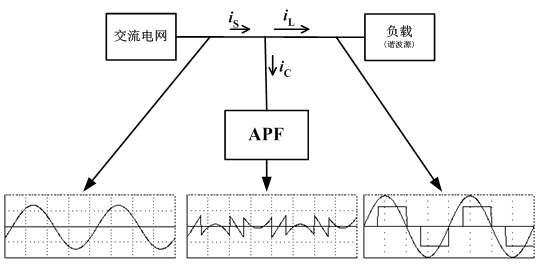

有源電力濾波器工作原理如下圖所示：

通過檢測被補償對象的電流瞬時值，經指令電流運算電路得出諧波補償電流的指令信號，控制變流器產生所需要的補償電流。補償電流與負載電流中要補償?shù)闹C波成份及無功電流相抵消，最終獲得期望的電源電流。

其補償諧波的等效電路圖如下圖所示：

從圖中可以得到，電網側的諧波電流可以寫為：

只要控制有源電力濾波器的輸出電流，使其滿足，即可使電網側的諧波電流。
