那么很多時候我們并不是很了解，那么我們來看看10KV高壓開關柜的種類和型號有哪些？
也只有了解了這些部分，才能夠更好的掌握住電氣設備高壓開關柜的用法了吧。




1、10KV高壓開關柜的種類和型號10KV高壓開關柜的種類：
      10KV高壓開關柜按柜體結構可分為金屬封閉間隔式開關柜、金屬封閉鎧裝式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類。
      a、金屬封閉間隔式開關柜（用字母J來表示）：與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-型高壓開關柜。
      b、金屬封閉鎧裝式開關柜（用字母K來表示）：主要組成部件（例如：斷路器、互感器、母線等）分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如：kyn28A-型高壓開關柜。
      c、金屬封閉箱式開關柜（用字母X來表示）：開關柜外殼為金屬封閉式的開關設備。如XGN2-型高壓開關柜。
      d、敞開式開關柜：無防護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。常用10KV高壓開關柜型號

2、10KV高壓開關柜的種類和型號10KV高壓開關柜的種類
   10KV高壓開關柜如果按種類來分的話，可分為中置柜、環網柜、箱變、四大類。
    a、中置柜。中置柜全稱為金屬鎧裝中置移開式開關設備。屬于高壓配電裝置，最高工作電壓3.6 / 7.2 / 12kV ，系三相交流50Hz單母線分段系統或雙母線分段系統的戶內成套配電裝置。常見的10KV中置柜型號有KYN-28、KYN44-12等。




10KV高壓中置柜

    ｂ、環網柜。環網柜（Ring Main Unit）是一組高壓開關設備裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。


10KV環網柜

    c、箱變。箱式變電站是一種高壓開關設備，適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

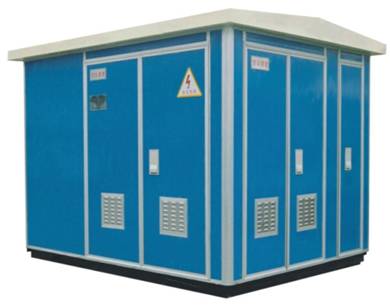

10KV箱變

3、10KV高壓開關柜的種類和型號常見的10KV高壓開關柜型號
　　ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又稱戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

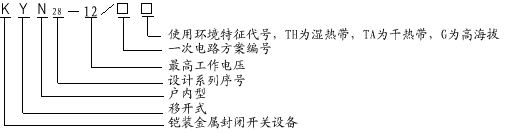

KYN28-12型號含義

        b、HXGN17-12環網柜：HXGN17-型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

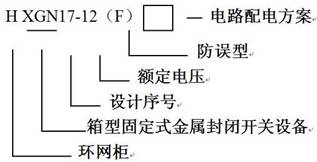

HXGN17-12型號含義


        c、XGN2-12：XGN2-箱型固定式金屬封閉開關設備,是用于3-10kV三相交流50Hz作為單母線和單母線分段系統接受與分配電能的裝置，特別適用于頻繁操作的場所。主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量。柜體為全組裝式結構,有完善的五防功能。

XGN2-12型號含義


        d、固定式高壓開關柜適用于3-10kV三相交流50Hz系統中作為接受與分配電能之用，并具有對電路進行控制、保護和監測等功能。適用于頻繁操作的場所，其母線系統為單母線及單母線分段。

GG1A-10(F)型號含義
