低壓電器結構和工作原理介紹·接觸器篇

發布時間:2022-11-02

瀏覽量:0

發布人:源創大白

在高低壓電成套設備中,接觸器是其中必不可少的一種元器件,它主要用于控制電動機、電熱設備、電焊機、電容器組等,能頻繁地接通或斷開交直流主電路,實現遠距離自動控制。它具有低電壓釋放保護功能,在電力拖動自動控制線路中被廣泛應用。

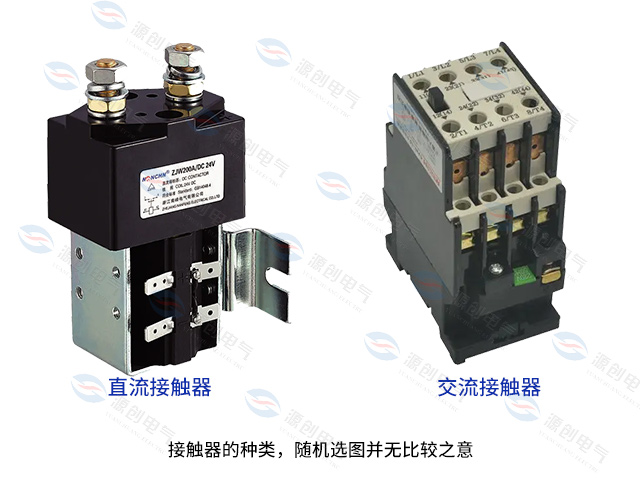

接觸器的種類

接觸器有交流接觸器和直流接觸器兩大類型。下面介紹交流接觸器。


>>>>交流接觸器的組成部分


(1)電磁機構:電磁機構由線圈、動鐵心(銜鐵)和靜鐵心組成。

(2)觸頭系統:交流接觸器的觸頭系統包括主觸頭和輔助觸頭。主觸頭用于通斷主   電路,有3對或4對常開觸頭;輔助觸頭用于控制電路,起電氣聯鎖或控制作用,通常有兩對常開兩對常閉觸頭。

(3)滅弧裝置:容量在10A以上的接觸器都有滅弧裝置。對于小容量的接觸器,常采用雙斷口橋形觸頭以利于滅弧;對于大容量的接觸器,常采用縱縫滅弧罩及柵片滅弧結構。

(4)其他部件:包括反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構及外殼等。

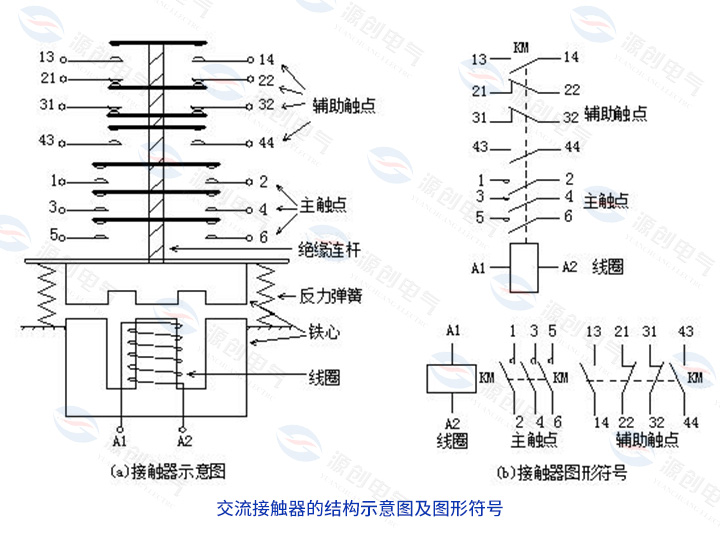

交流接觸器的結構示意圖及圖形符號


接觸器上標有端子標號,線圈為A1、A2,主觸頭1、3、5接電源側,2、4、6接負荷側。輔助觸頭用兩位數表示,前一位為輔助觸頭順序號,后一位的3、4表示常開觸頭,1、2表示常閉觸頭。


接觸器的控制原理很簡單,當線圈接通額定電壓時,產生電磁力,克服彈簧反力,吸引動鐵心向下運動,動鐵心帶動絕緣連桿和動觸頭向下運動使常開觸頭閉合,常閉觸頭斷開。當線圈失電或電壓低于釋放電壓時,電磁力小于彈簧反力,常開觸頭斷開,常閉觸頭閉合。


>>>>接觸器的主要技術參數和類型


(1)額定電壓:接觸器的額定電壓是指主觸頭的額定電壓。交流有220V、380V和660V,在特殊場合應用的額定電壓高達1140V,直流主要有110V、220V和440V。

(2)額定電流:接觸器的額定電流是指主觸頭的額定工作電流。它是在一定的條件  (額定電壓、使用類別和操作頻率等)下規定的,目前常用的電流等級為10A~800A。

(3)吸引線圈的額定電壓:交流有36V、127V、220V和380V,直流有24V、48V、220V和440V。

(4)機械壽命和電氣壽命:接觸器是頻繁操作電器,應有較高的機械和電氣壽命,該指標是產品質量的重要指標之一。

(5)額定操作頻率:接觸器的額定操作頻率是指每小時允許的操作次數,一般為300次/h、600次/h和1200次/h。

(6)動作值:動作值是指接觸器的吸合電壓和釋放電壓。規定接觸器的吸合電壓大于線圈額定電壓的85%時應可靠吸合,釋放電壓不高于線圈額定電壓的70%。


>>>>接觸器的選型原則


(1)根據負載性質選擇接觸器的類型。

(2)額定電壓應大于或等于主電路工作電壓。

(3)額定電流應大于或等于被控電路的額定電流。對于電動機負載,還應根據其運行方式適當增大或減小。

(4)吸引線圈的額定電壓與頻率要與所在控制電路的選用電壓和頻率相一致。
