高低壓開關柜基礎知識詳解

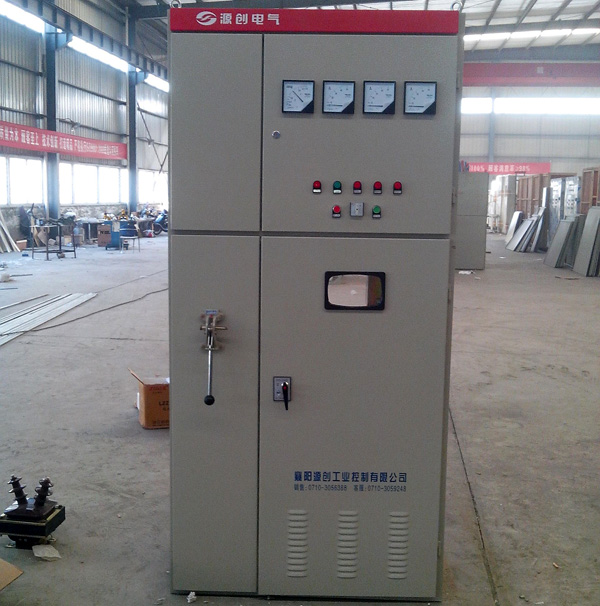

開關柜是指按一定接線方式，將一次設備、二次設備組裝成的成套設備，是用來對線路、設備實施控制、保護的設備。按電壓等級可分為高壓開關柜和低壓開關柜。高低壓開關柜都是采用隔板將柜體分為各個隔室，主要分為母線室、斷路器室、二次控制室、饋線室等。開關柜按功能可以分為以下幾種：

1、進線柜：用來接收從電網上進來的電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。

2、出線柜：也叫饋電柜、配電柜，主要用于分配電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。

3、母線聯絡柜：用來連接兩段母線的設備，在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶不同選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

4、PT柜：也稱電壓互感器柜，一般都是直接裝設在母線上，檢測母線電壓和實現保護功能，為電動操作機構提供操作電源。可按照電壓互感器PT、隔離刀、熔斷器和避雷器等。

5、隔離柜：用來隔離兩端母線用的，或隔離受電設備和供電設備用，它可以給運行人員提供一個可見的端點，方便維護和檢修作業。由于隔離柜不具備分?jǐn)唷⒔油芰Γ栽谂c其配合的斷路器閉合的情況下，不能推拉隔離柜的手車。

6、電容柜：也叫補償柜，用來改善電網的功率因數，或者說作無功補償，主要元器件就是電容器、投切控制回路、熔斷器等。電容器柜從電網斷電后，需要一段時間來放電，不能直接用手觸摸柜內元器件，同時斷電后不能馬上重新合閘，以免過電壓損壞電容器，通常需要等待幾分鐘。

7、計量柜：主要用來計量電能用的，分為高壓計量柜和低壓計量柜，在允許高壓計量的情況下，盡量采用高壓計量。
