開關柜的型號都有哪些？選擇時應考慮哪些因素？

發布時間：2020-10-09

瀏覽量：0

發布人：未知

分享到

開關柜是一種電氣設備，其主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜；根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

開關柜的型號都有哪些？開關柜的分類？

按電壓等級分類

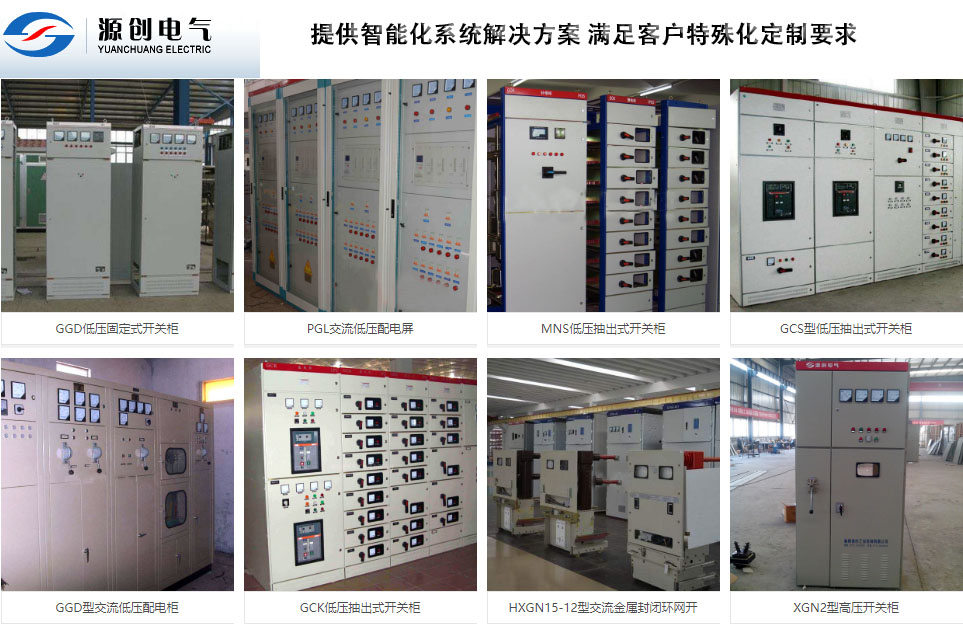

按照電壓等級分類通常將AC1000V及以下稱為低壓開關柜（如PGL、GGD、GCK、GBD、MNS等）、AC1000V以上稱為高壓開關柜（如GG-1A、XGN15、KYN48等），有時也將高壓柜中電壓為AC10KV的稱為中壓柜（如XGN15型10kV環網柜）。

按電壓波形分類

分為：交流開關柜、直流開關柜。

按內部結構分類

抽出式開關柜（如GCS、GCK、MNS等）、固定式開關柜（如GGD等）

按用途分類

進線柜、出線柜、計量柜、補償柜（電容柜）、轉角柜、母線柜。

選購開關柜時應考慮哪些方面的因素呢？

由開關柜的種類很多，每種開關柜的適用范圍也不盡相同，建議用戶在咨詢開關柜時盡量選擇與知名的大廠家（襄陽源創工業控制有限公司）合作，盡可能地提供詳細的技術資料，諸如以下幾點：

1、產品的全型號包括主電路方案和輔助電路方案號；

2、主電路系統組合順序圖；

3、輔助電路電氣原理圖；

4、柜內元器件清單；

5、電路中電壓、電流、時間等整定參數；

6、與產品正常使用不符合的其它特殊要求。

低壓開關柜、高壓開關柜、中壓開關柜，襄陽源創工業控制有限公司，是一家專業生產開關柜的高新技術型企業，源于專業，創新不止，誠信經營，品質保障，買襄陽源創開關柜，質量售后讓您一生無憂！
