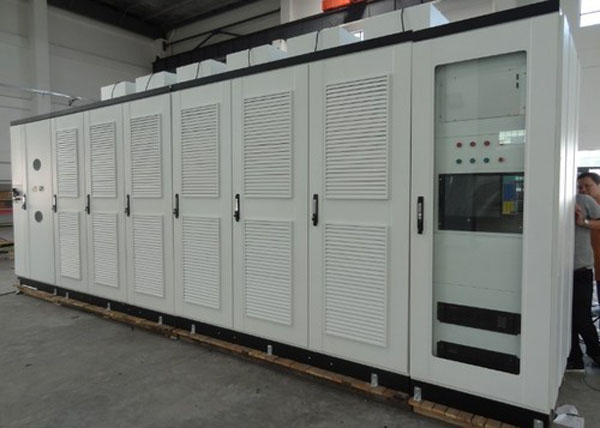

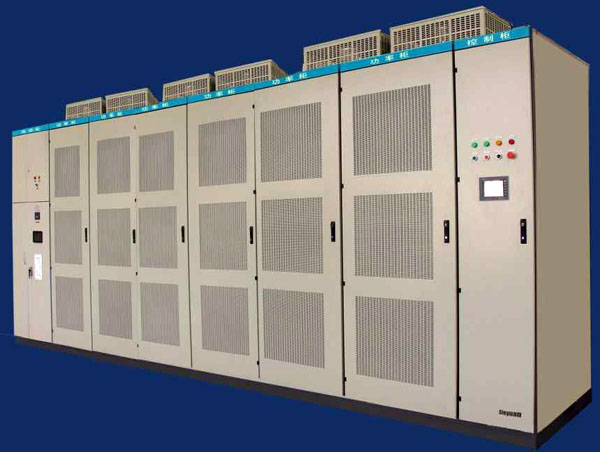

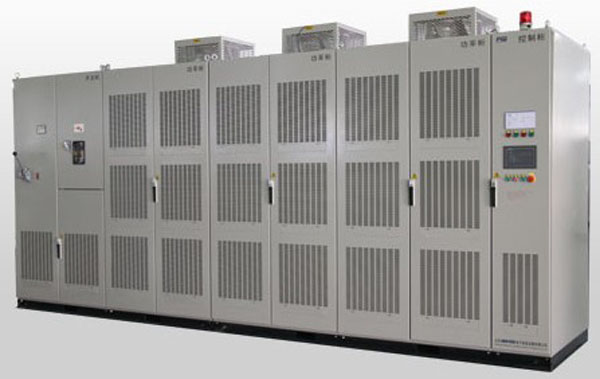

產品概述
    1、高壓動態無功補償裝置補償分為系統補償和負荷補償兩種方式。其中系統補償主要是針對輸配電電網，調節電網電壓，提高電能質量；負荷補償主要是針對電力用戶終端的無功進行補償，提高用戶的功率因數。
    2、SVG技術采用新一代電力電子元器件，采用交流—直流—交流的方式，加配置的移相變壓器，和現代計算機控制技術實現動態的計算、控制和補償，裝置具有輸出諧波含量低，響應速度快、可靠性高的特點，完全不同與傳統的固定式電容器補償及采用晶閘管控制的SVC補償裝置。
    3、SVG產品的技術先進，是當今無功補償領域最新技術的代表，屬于靈活柔性交流輸電系統（FACTS）的重要組成部分。
    4、SVG本身不節約有功功率，而是通過補償無功功率，對于用戶負荷主要是提高功率因數，減少客戶因?yàn)楣β室驍?shù)低需要支付的巨額罰款（力率電費），同時提高電力設備的出力；對于電力系統主要是降低線損，穩定電網電壓。
    5、SVG裝置使用后，可去除原來使用的大量電容和電感裝置，直接采用動態補償。
    6、SVG裝置采用計算機跟蹤技術，可控制和消除電網上的大量諧波，降低注入電網諧波含量，達到國標要求。
    7、用戶原有的SVC及固定電容器也可視將來現場SVG技術升級的情況，保留或拆除。
我公司產品采用基于瞬時無功功率理論的無功電流檢測方式，逆變主電路采用IGBT組成的H橋功率單元級聯拓?fù)浣Y(jié)構，并輔助以小容量儲能元件。它由幾個電平臺階合成階梯波以逼近正弦輸出電壓，這種逆變器由于輸出電壓電平數的增加，使得輸出波形具有更好的諧波頻譜，并且每個開關器件所承受的電壓應力較小，不需要均壓電路，可避免大dv/dt所導致的各種問題。因此這種逆變器可稱為“完美無諧波”變流器。
性能特點
    SVG的基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/span>
主要功能
   （1）維持受電端電壓，加強系統電壓穩定性；
   （2）補償系統無功功率，提高功率因數，降低線損，節能降耗；
   （3）抑制電壓波動和閃變；
   （4）抑制三相不平衡。
產品特點
    SVG以高可靠性、易操作、高性能為設計目標，滿足用戶對提高配電電網的功率因數的迫切需要。STATCOM采用新型IGBT功率器件，全數字化微機控制，具有以下特點：
    1、安裝、設定、調試簡便；
    2、實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數；
    3、采用光纖觸發技術，實現一次系統與二次系統的電氣隔離，解決干擾問題，做到了高可靠性和控制性；
    4、主電路采用IGBT組成的H橋功率單元級聯作逆變主電路的結構形式，輸出由階梯正弦PWM波形疊加而成，波形正弦度好；
    5、功率電路模塊化設計，維護簡單，互換性好；
    6、動態響應時間快；
    7、實時跟蹤電網電流的變化，對電網無功功率實現動態無級補償；
    8、投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投；
    9、保護功能齊全，具有過壓、欠壓、過流、過熱等保護，運行可靠性高；
    10、維護量小，運行成本低；
    11、控制器實現全數字化，人機界面友好顯示，并且具有聯網通訊功能；
    12、控制器具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序，補償裝置保護措施齊全；
    13、裝置電路參數精心設計，發熱量小，設備結構緊湊，占地面積小；
    14、控制電源采用AC220V經過UPS后單獨給裝置供電方式，控制電源掉電，可保持正常運行；
    15、改善電壓質量，穩定系統電壓，抑制電壓閃變；
    16、可并聯安裝，極易擴展容量。
技術參數
    額定容量：0 ~±6000Kvar
    額定電壓：6KV~10KV~35 KV
    系統頻率：50Hz
    響應時間：≤10ms
    損    耗：≤3%
    輸出電流THD：≤3%
    無功調節方式：容感性連續可調
    防護等級：IP20級或根據用戶需求定制
應用領域
    本公司研制的SVG廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗，提高電網安全性和穩定性，提高電網功率因數，改善電能質量，發揮著重要作用。
